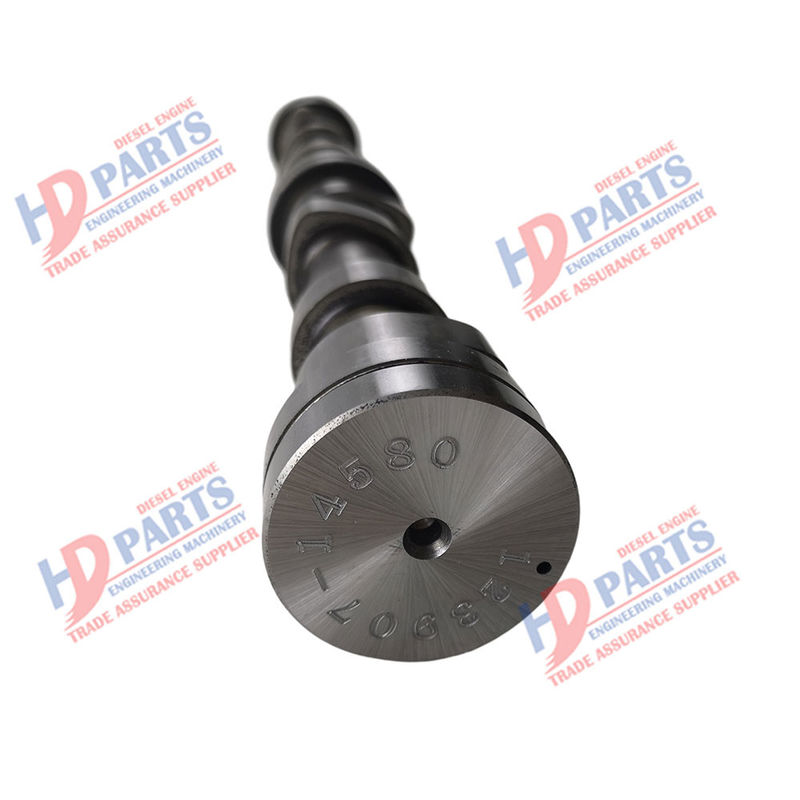

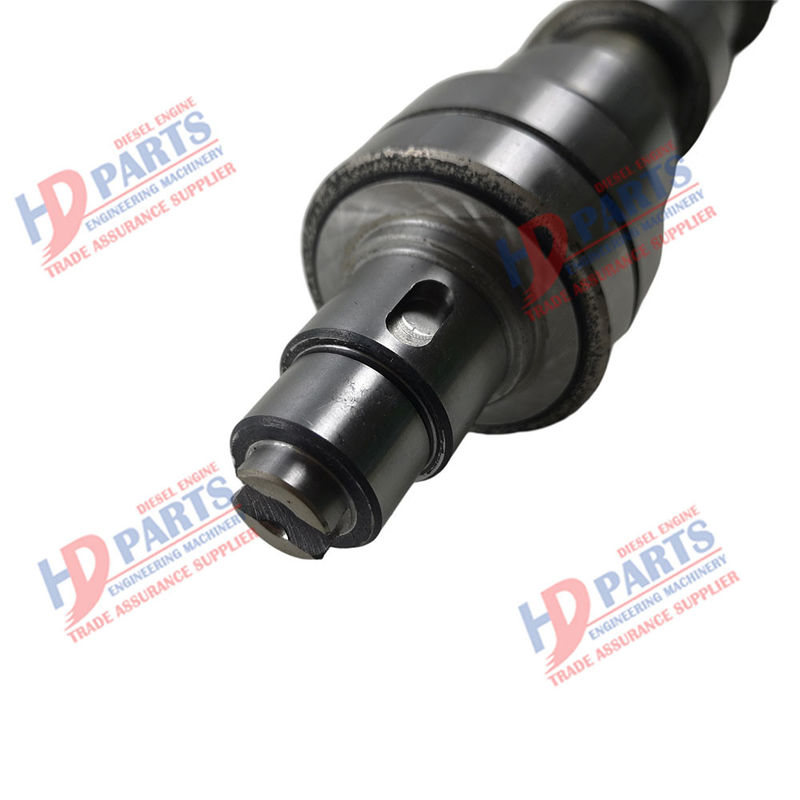

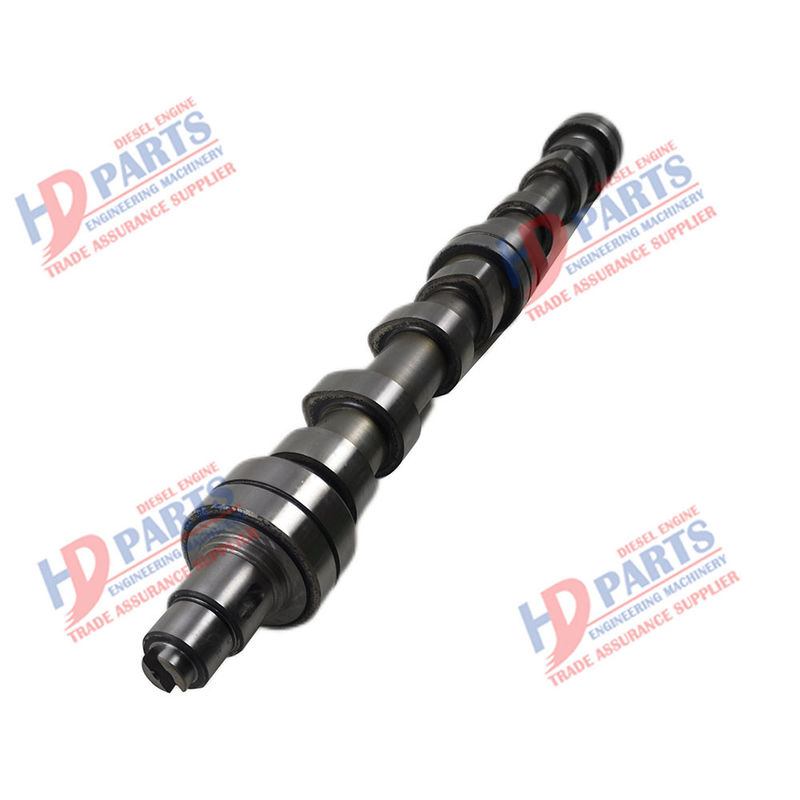

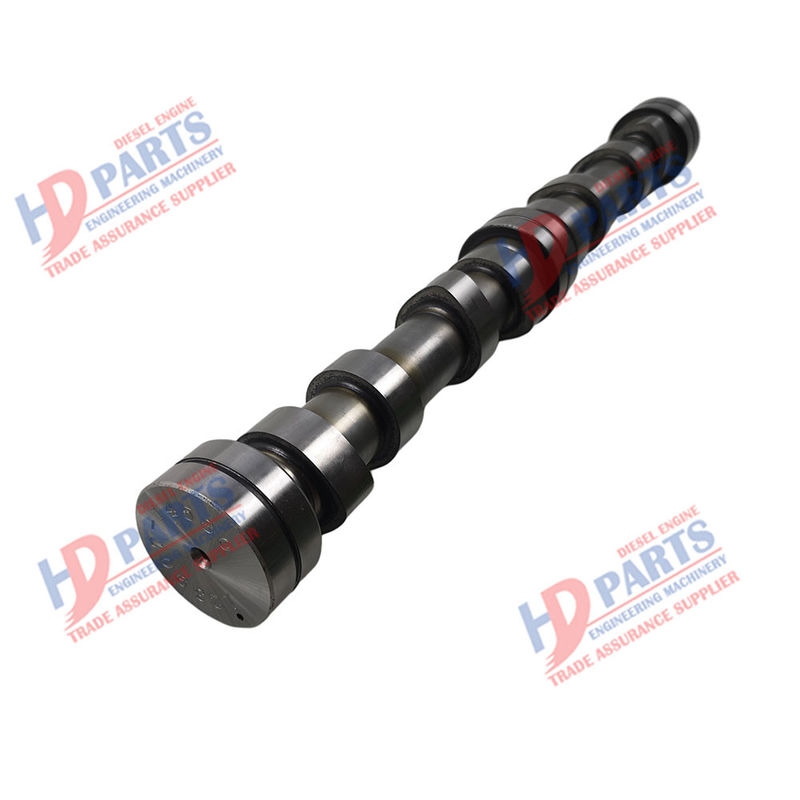

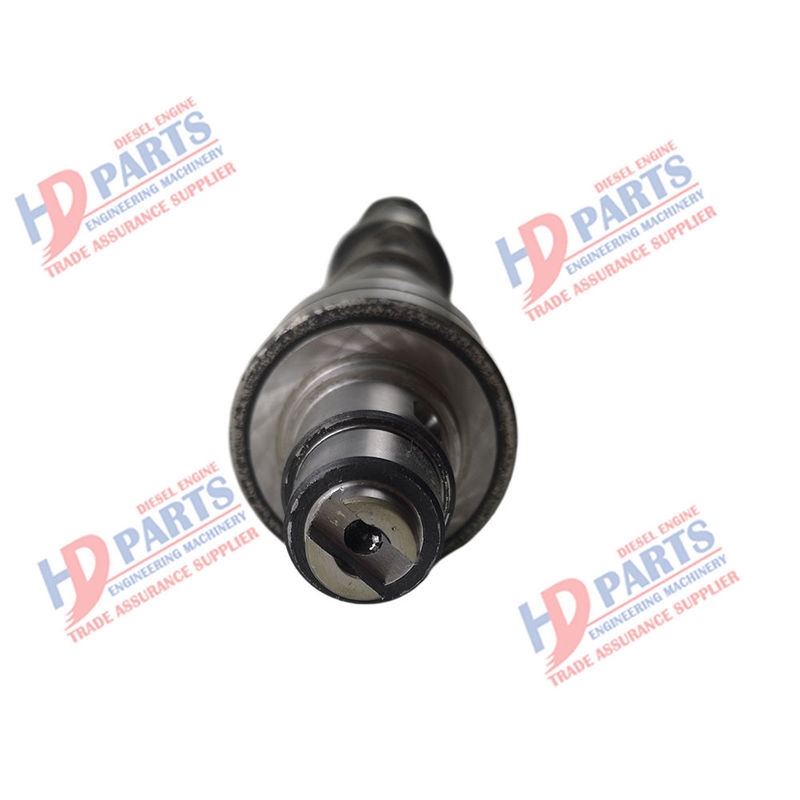

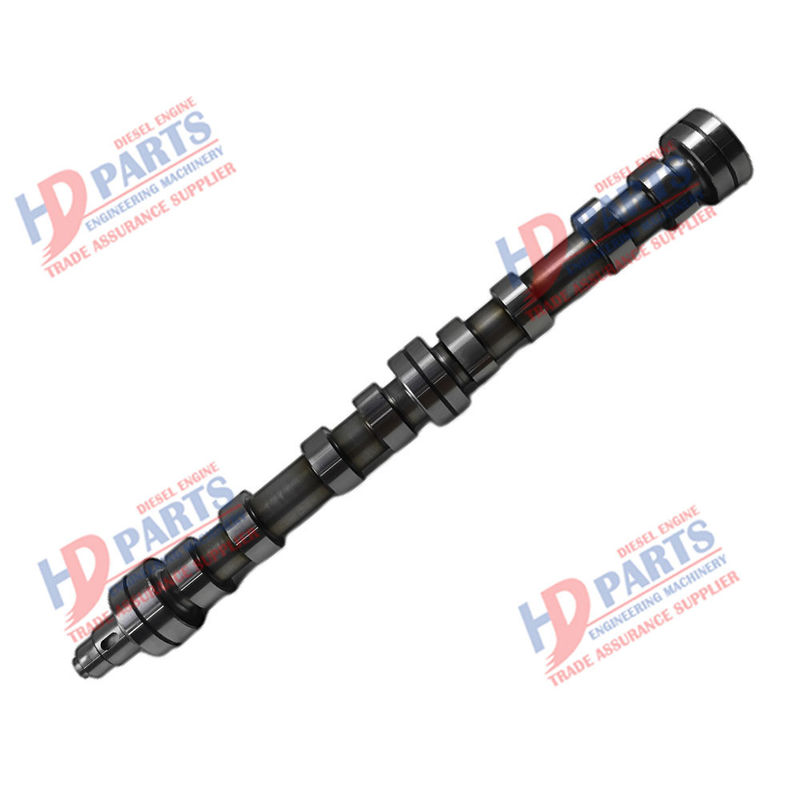

Pièces de moteurs diesel 4TNV106 4TNE106 4D106 YANMAR 123907-14580

Pour le tournage de l'arbre excentrique, des mesures doivent être prises principalement en serrant pour aligner l'axe de la pièce excentrique à traiter afin qu'il coïncide avec l'axe de la broche du tour [1].

1En général, la fourche à quatre mâchoires est utilisée pour serrer des pièces excentriques avec une petite quantité et une faible précision.d'abord tracer une ligne sur la pièce à usinerIl s'agit de tracer un cercle excentrique et d'assurer les lignes transversales horizontales et verticales afin de déterminer sa position dans le four à mâchoires selon ces lignes.

2Lors de l'usinage de pièces excentriques d'une petite excentricité (e ≤ 5-6 mm) et d'une courte longueur mais d'un grand nombre de pièces excentriques, on peut utiliser pour l'usinage le mandrin à trois mâchoires autocentré.Lorsque vous tournez, le cercle extérieur et la longueur doivent d'abord être retournés, puis il est serré sur la trompe à trois mâchoires, et un joint est placé sur une mâchoire pour rendre la pièce excentrique pour tourner.L'épaisseur du tampon peut être calculée selon la formule suivante:. X = 1,5e × (1-e/2d) (x = épaisseur du joint; e = excentricité de la pièce; d = diamètre de la partie serrée des trois griffes)en raison de l'écart entre la position de contact des griffes longues et la pièce à usiner, une constante de correction est ajoutée à la déformation après le serrage du joint de sol.△ e = erreur de l'excentricité mesurée après l'essai)

3Cette méthode consiste à serrer le mandrin à trois mâchoires autocentré sur le mandrin à quatre mâchoires à action simple pour l'alignement.et puis déplacer une distance excentrique pour le serrageDans l'avenir, vous pouvez tourner la pièce excentrique en serrant la pièce sur le mandrin à trois mâchoires autocentrant.Lorsque vous déplacez la position de la trois mâchoires chuck, d'abord serrer l'arbre optique dans le broyeur à trois mâchoires autocentré, utiliser l'indicateur de cadran pour déterminer l'excentricité,et finalement déterminer la position de la trois mâchoires chuck dans le quatre mâchoires chuck.

4. lors du tournage de la pièce excentrique entre deux pouces, la pièce excentrique de longue longueur peut être serrée entre deux pouces pour le tournage,et la pièce peut être entraînée à tourner par la pince cardiaque de pouletLe centre des deux extrémités de la pièce excentrique est traité entre deux pouces, et le trou central excentrique est généralement traité sur la perceuse,parce qu'il est difficile d'assurer le centre des deux extrémités sur la machine, et la direction du trou central excentrique est constante et parallèle.

5Le réglage de la distance excentrique est pratique, la polyvalence, la haute précision est un outil excentrique plus idéal.

6Dans le cadre de l'appareil spécial, la pièce excentrique peut être mise en marche lorsque la longueur d'usinage est courte, la précision est élevée et le nombre de pièces excentriques est très important.

7Dans le traitement réel des pièces excentriques avec une grande excentricité et des exigences de précision faibles, une autre méthode de serrage est résumée, à savoir le forage à trois mâchoires plus le serrage des joints.C' est ça., lorsque les trois mâchoires auto-centrer la mâchoire supérieure, d'abord installer la première mâchoire, puis déplacer doucement le collet, de sorte que la vis d'extrémité du collet tourne environ un ou deux tours,et ensuite installer les deuxième et troisième mâchoiresL'avantage de cette méthode est simple, car elle permet de régler l'excentricité de l'appareil en ajoutant des plaquettes.pratique et rapide, mais l'inconvénient est que la précision de positionnement n'est pas élevée.
