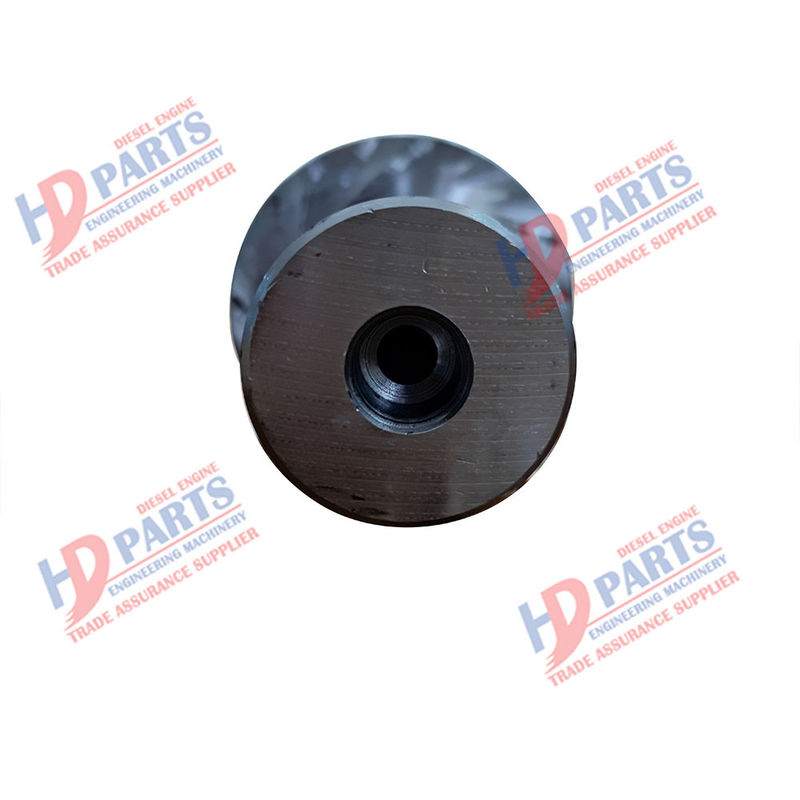

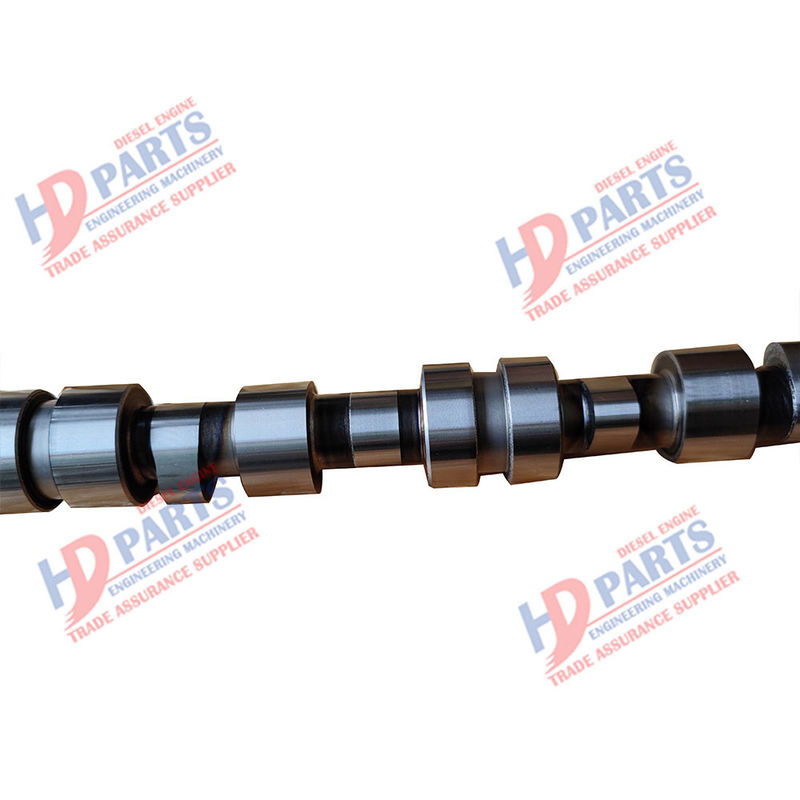

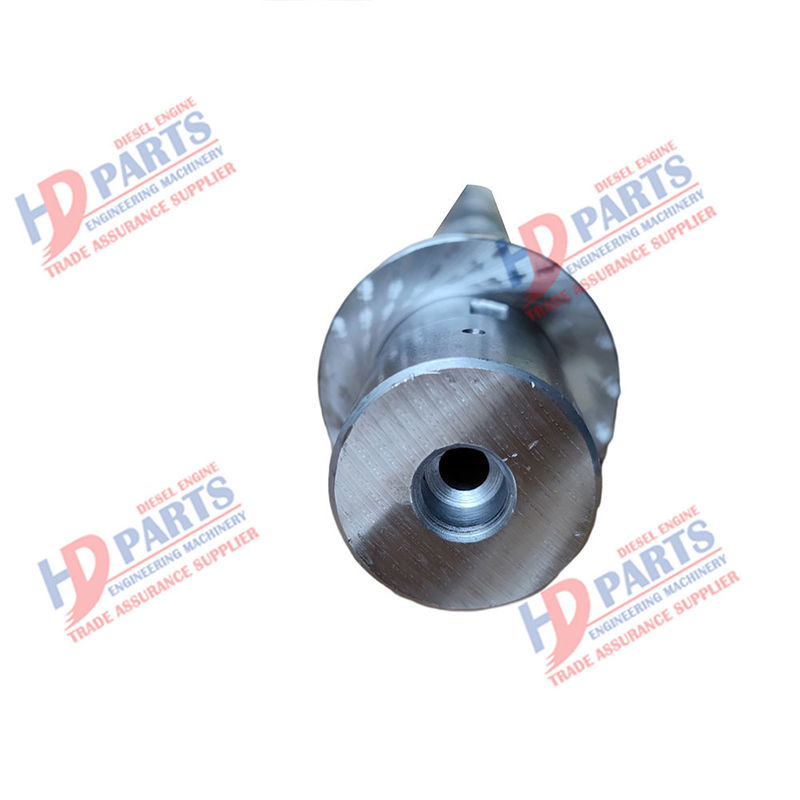

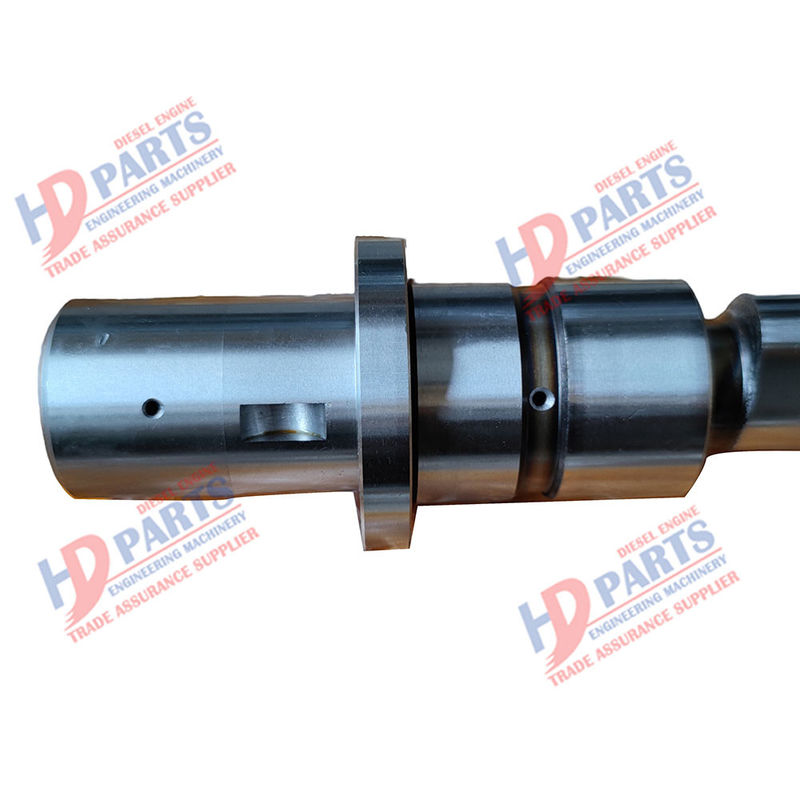

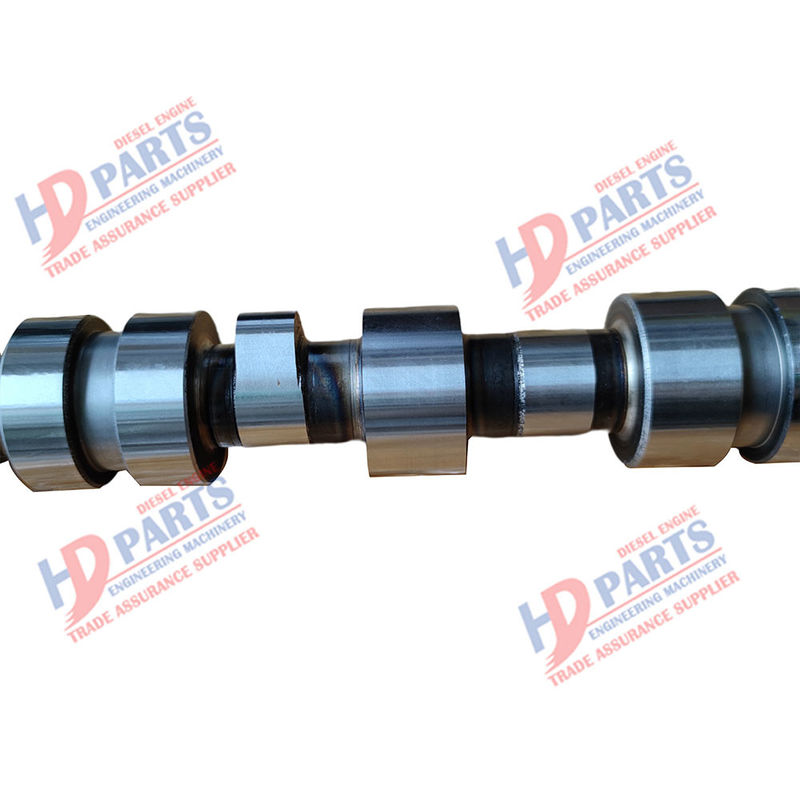

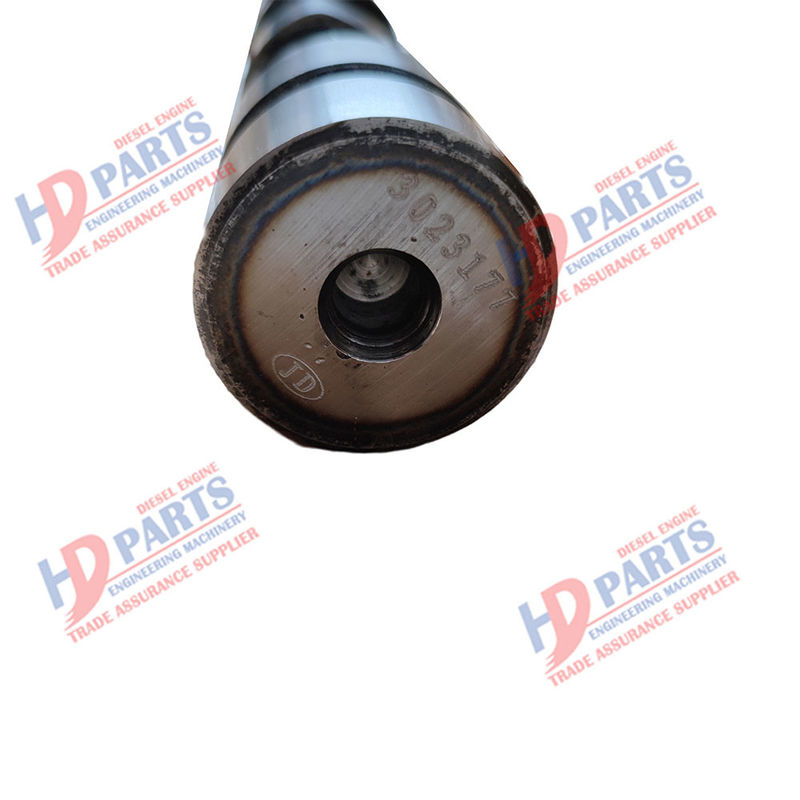

Arbre à cames NH220 Powerstroke 3023177 pour DOOSAN

1. Généralement, le mandrin à quatre mâchoires est utilisé pour serrer des pièces excentriques avec une petite quantité et une faible précision.Lorsque vous tournez la pièce excentrique sur le mandrin à quatre mors, tracez d'abord une ligne sur la pièce.Il s'agit de tracer un cercle excentré et d'assurer les lignes transversales horizontales et verticales.De manière à déterminer sa position dans le mandrin à quatre mors selon ces lignes.

2. Lors de l'usinage de pièces excentriques avec une petite excentricité (e ≤ 5-6 mm) et une longueur courte mais un grand nombre de pièces excentriques, le mandrin à centrage automatique à trois mâchoires peut être utilisé pour l'usinage.En tournant, le cercle extérieur et la longueur doivent être tournés en premier.Ensuite, il est serré sur le mandrin à trois mâchoires et un joint est placé sur une mâchoire pour rendre la pièce excentrique pour le tournage.L'épaisseur du coussin peut être calculée par la formule suivante.X=1,5e × (1-e/2d) (x=épaisseur du joint ; e=excentricité de la pièce ; d=diamètre de la partie serrée des trois griffes) Pendant le tournage proprement dit, en raison de l'écart entre la position de contact de les griffes longues et la pièce, une constante de correction doit être ajoutée à la déformation après le serrage du joint de sol.X réel=x+1,5 △ e (x réel=épaisseur réelle du joint ; x=épaisseur calculée ; △ e=erreur d'excentricité mesurée après essai)

3. Tourner la pièce excentrique sur un mandrin double Cette méthode consiste à serrer le mandrin à centrage automatique à trois mâchoires sur le mandrin à simple effet à quatre mâchoires pour l'alignement, puis à déplacer une distance excentrique pour le serrage.À l'avenir, vous pourrez tourner une pièce excentrique en serrant la pièce sur le mandrin à centrage automatique à trois mors.De cette manière, il n'est pas nécessaire d'aligner la pièce.Lors du déplacement de la position du mandrin à trois mors, serrez d'abord l'arbre optique dans le mandrin à centrage automatique à trois mors, utilisez le comparateur à cadran pour déterminer l'excentricité, et enfin déterminez la position du mandrin à trois mors dans le mandrin à quatre mors.

4. Lorsque vous tournez la pièce excentrique entre deux cosses, la pièce excentrique de grande longueur peut être serrée entre deux cosses pour tourner, et la pièce peut être entraînée en rotation par la pince à cœur de poulet.Le centre des deux extrémités de la pièce excentrique traitée entre deux cosses, et le trou central excentrique est généralement traité sur l'aléseuse, car il est difficile d'assurer le centre des deux extrémités sur la machine, et la direction du trou central excentrique est cohérent et parallèle.

5. Le réglage de la distance excentrique du mandrin excentrique du mandrin excentrique est pratique, la polyvalence, la haute précision est un outil excentrique plus idéal.

6. Dans le montage spécial, la pièce excentrique peut être tournée sur le montage spécial lorsque la longueur d'usinage est courte, la précision est élevée et le nombre de pièces excentriques est très grand.

7. Dans le traitement réel des pièces excentriques avec une grande excentricité et des exigences de faible précision, une autre méthode de serrage est résumée, à savoir l'alésage à trois mâchoires plus le serrage du joint.C'est-à-dire que lorsque la mâchoire supérieure auto-centrée à trois mâchoires, installez d'abord la première mâchoire, puis déplacez doucement la pince, de sorte que la vis d'extrémité de la pince tourne d'environ un ou deux tours, puis installez les deuxième et troisième mâchoires, de sorte que les trois mors de la pince forment naturellement l'excentricité.Comme l'excentricité n'est pas réglable, des cales doivent être ajoutées pour l'ajuster.L'avantage de cette méthode est simple, pratique et rapide, mais l'inconvénient est que la précision de positionnement n'est pas élevée.

Dans la planification des processus et la conception des appareils d'usinage d'arbres excentriques, nous devons adopter la méthode de combinaison de la centralisation des processus et de la décentralisation des processus, et concevoir une ligne de production automatique en fonction du lot de production et de la situation de production réelle.Lorsque le processus est organisé selon le principe de la concentration des processus, des machines-outils efficaces et des équipements de processus à haut degré d'automatisation sont également largement utilisés.Cela améliore considérablement la productivité.
